Emparejar Receptor con el control remoto
Para poder enviar instrucciones a nuestro marcador necesitamos un control remoto y un receptor. En este caso, dicho control tiene 4 teclas marcadas con las letras A, B, C y D, cuyo significado veremos más adelante cuando veamos las instrucciones de funcionamiento del marcador. Ahora lo que vamos a hacer es simplemente emparejar cada una de las teclas con el receptor. Es decir, que cuando pulse la tecla A el receptor reconozca que se ha pulsado esa tecla, y lo mismo para el resto.
En el siguiente video podemos ver como hacerlo.
Pero antes de nada hay que conectar el receptor al microcontrolador, para ello conectamos el pin VCC (+) del receptor al uno de los pines del microcontrolador indicado como 5.v, y el pin GND (-) del receptor a cualquiera de los pines del microcontrolador etiquetado con GND.
A continuación, como podemos ver en el video, o bien conectamos el microcontrolador al ordenador, o, como se muestra en el video, lo alimentamos a través de la batería.

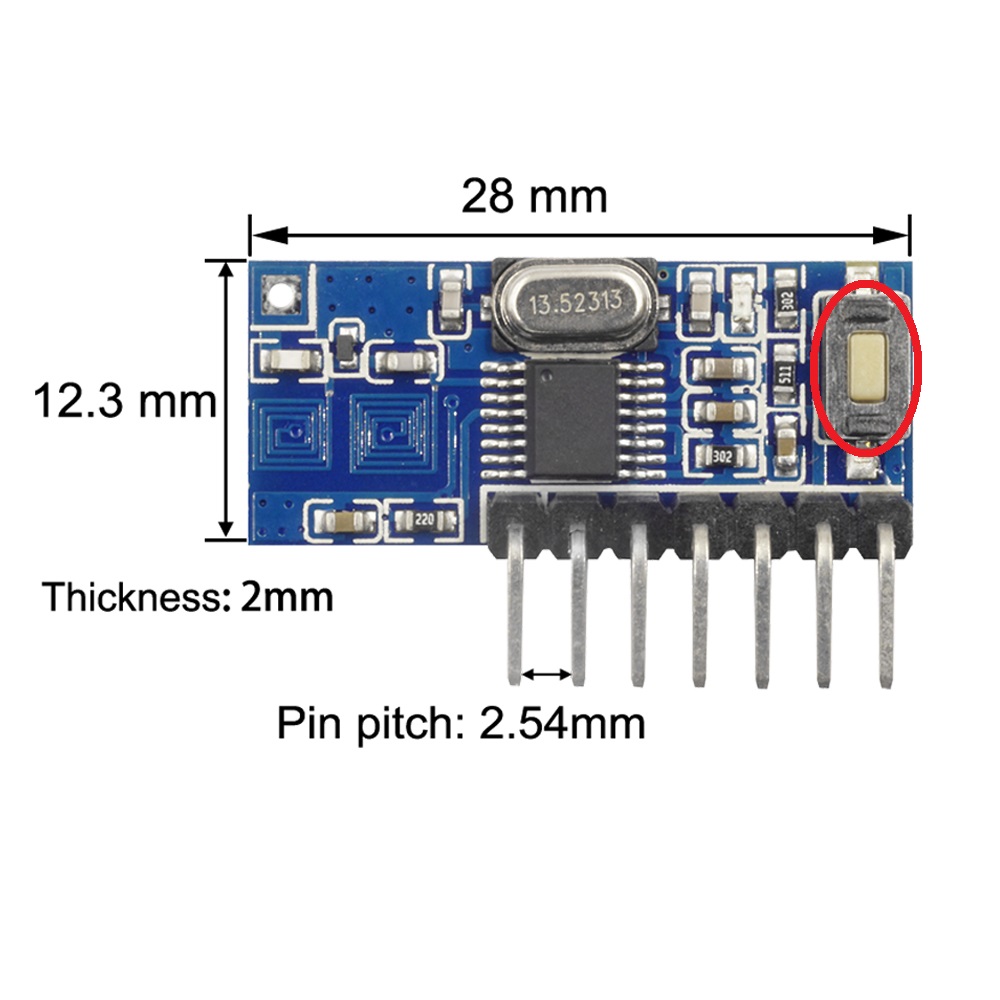

Después, para borrar la memoria del receptor, pulsamos 8 veces seguidas el botón del receptor marcado en la imagen con círculo en rojo.
Después de pulsar las 8 veces, el Led del receptor parpadeará durante unos segundos. Una vez apagado, pulsamos de nuevo el botón una vez, el Led parpadeará una vez, y a continuación pulsamos la tecla A del control remoto, con lo que el Led parpadeará 2 o 3 veces, lo que significa que ha emparejado dicha tecla con el receptor. Repetimos la misma operación para las teclas B, C y D.
Al finalizar, para comprobar que el emparejamiento se ha llevado a cabo correctamente, cada vez que pulsemos cualquiera de las teclas A, B, C o D, el receptor parpadeará una vez, por cada pulsación, con lo que el control remoto y el receptor ha quedado emparejados.
