Configurar el módulo bluetooth HC-05
En este post vamos a configurar el módulo bluetooth HC-05, que es necesario para el funcionamiento de nuestro marcador.

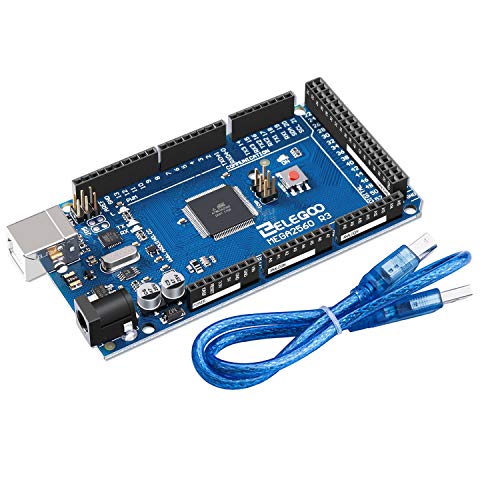

El primer paso es conectar el módulo a nuestro microcontrolador, que en este caso es un Arduino Mega 2560 (sin módulo de WiFi).
Es importante señalar que las conexiones para configurar dicho módulo no son las mismas que las conexiones que posteriormente necesitaremos para configurar marcador.
Hacemos las conexiones según se indica en la imagen, y conectamos el microcontrolador al ordenador, mediante el cable suministrado. Es recomendable que no haya ninguna otra conexión a la placa. A continuación abrimos el programa Arduino, según ya vimos en el Post 06.
Seleccionamos Herramientas –> Placa: (viene una por defecto) –> Arduino AVR Board –> Arduino Mega 2560
Por otra parte, seleccionamos Herramientas –> Puerto, normalmente viene especificado, si no, seleccionamos el puerto de USB al que se haya conectado el módulo.
Veremos que el Led del módulo bluetooth parpadea rápidamente.

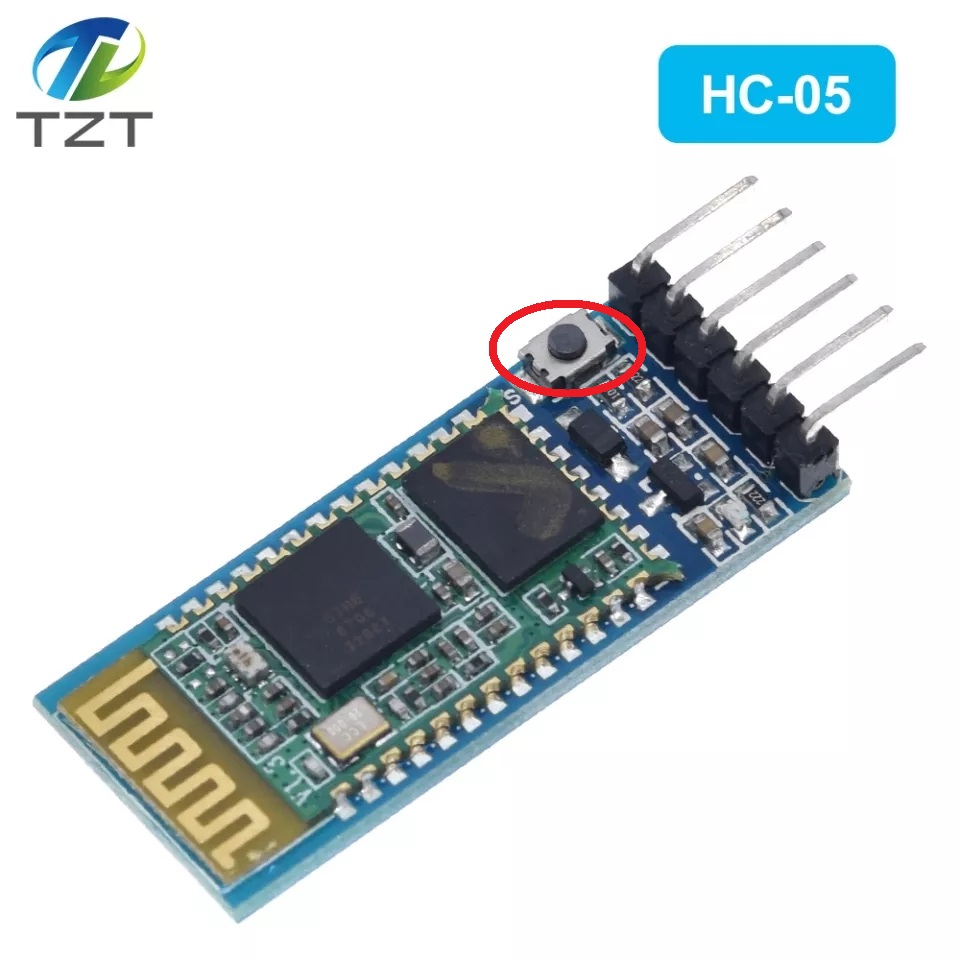

Para que el módulo entre en modo AT, es decir, configurable, lo que nos permitirá cambiar el nombre del mismo, la velocidad de transmisión, etc., desconectamos el cable VCC del módulo de la de la placa, presionamos el botón del módulo Marcado en rojo en la imagen), y, sin soltarlo, volvemos a conectar el cable de alimentación a la placa. Soltamos el botón y el Led, que antes parpadeaba rápidamente, ahora lo hará lentamente, lo que nos indicará que el módulo ha entrado en modo AT, o configurable.
Una vez que el módulo está en modo AT configuraremos el mismo vía comandos. ¿Cómo se hace esto?

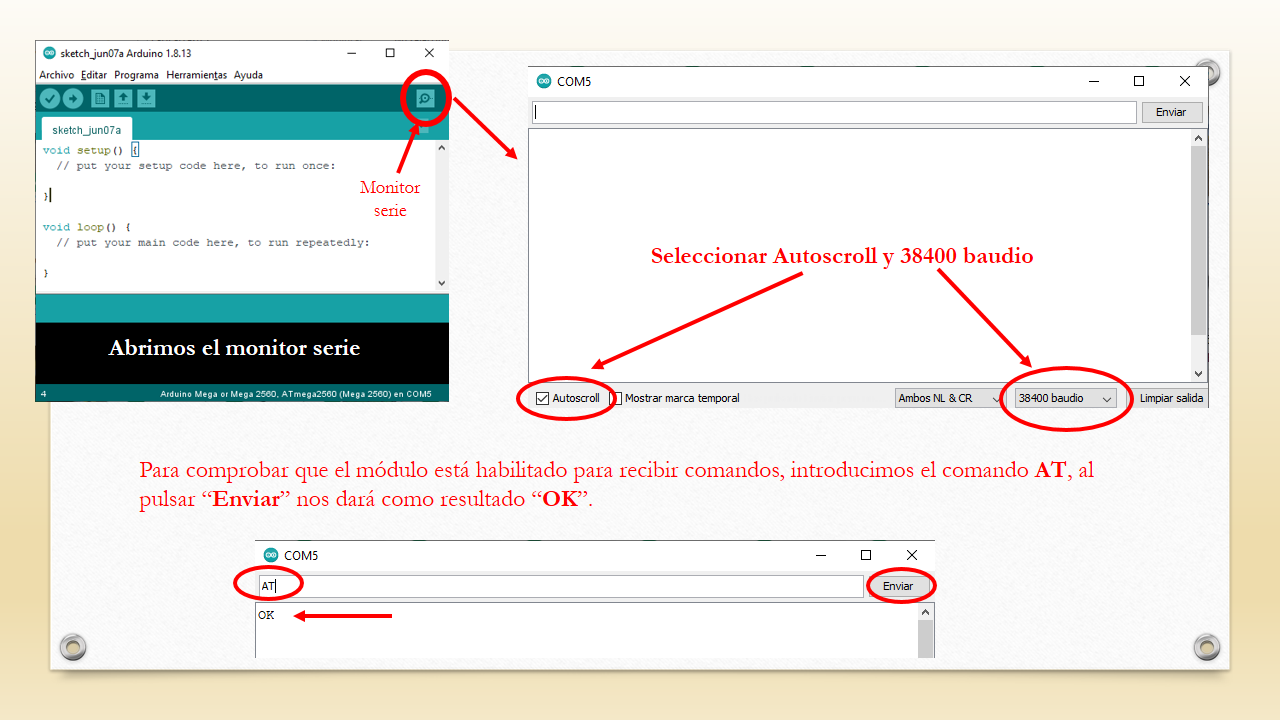

En primer lugar vamos a comprobar que el módulo está listo para recibir los comandos AT, para ello hacemos lo siguiente (ver imagen):

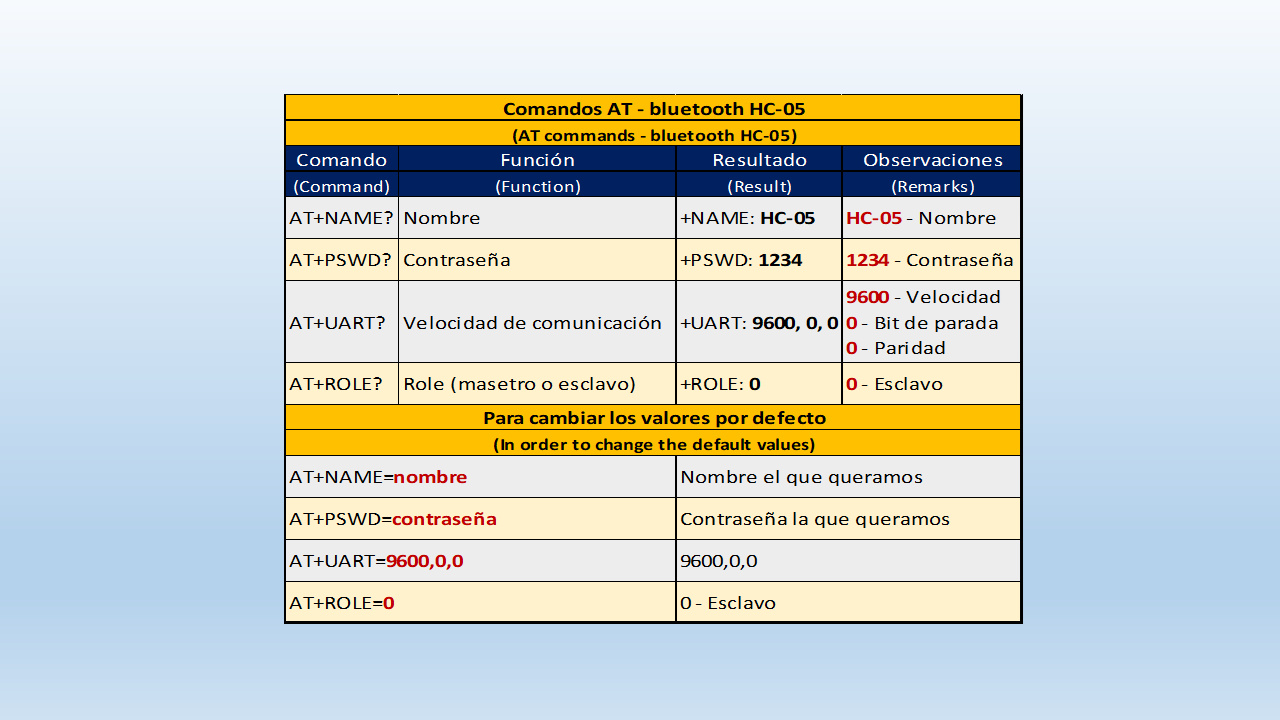

Comandos AT para ver los valores por defecto y para cambiar la configuración.
La configuración que necesitamos para nuestro marcador es: nombre, que podemos darle el que queramos, la contraseña la que mejor nos parezca y velocidad, bit de parada y paridad, expresado de la forma siguiente, 9600,0,0, donde 9600 sería la velocidad de transmisión, y los dos 0’s que siguen el bit de parada y la paridad, por último el role hay que configurarlo como esclavo (0). Ver el cuadro de más arriba que resumen todo lo dicho.
Y con esto, ya tenemos nuestro dispositivo bluetooth debidamente configurado.
